Winda, która od lat pracuje w budynku mieszkalnym, biurowym, usługowym czy przemysłowym, z czasem może wymagać modernizacji. Nie zawsze oznacza to jednak konieczność wymiany całego urządzenia. W wielu przypadkach możliwe jest zastąpienie najbardziej wyeksploatowanych podzespołów nowymi rozwiązaniami i pozostawienie tych elementów konstrukcji, które nadal są w dobrym stanie technicznym. Zakres modernizacji windy powinien być każdorazowo określony na podstawie stanu urządzenia, jego parametrów, sposobu eksploatacji oraz możliwości technicznych istniejącego szybu. Znaczenie ma również dostępność części zamiennych i wymagania związane z dalszą bezpieczną eksploatacją urządzenia. Właściwie zaplanowana modernizacja może ograniczyć liczbę awarii, poprawić komfort jazdy i wydłużyć okres użytkowania dźwigu.
Spis treści
- Kiedy warto rozważyć modernizację windy?
- Modernizacja windy czy wymiana na nową?
- Co może obejmować modernizacja windy?
- Jak przebiega prawidłowo zaplanowana modernizacja windy?
- Modernizacja windy a wymagania UDT. Jak to wygląda?
- Modernizacja windy osobowej, towarowej i samochodowej
- Jakie korzyści może przynieść modernizacja windy?
Kiedy warto rozważyć modernizację windy?
Wiek urządzenia sam w sobie nie przesądza jeszcze o konieczności jego modernizacji. Znacznie ważniejszy jest rzeczywisty stan techniczny poszczególnych podzespołów oraz sposób, w jaki winda jest eksploatowana. Do sygnałów wskazujących, że warto przeprowadzić dokładną ocenę urządzenia, należą między innymi:
- częste awarie i przestoje windy,
- problemy z otwieraniem lub zamykaniem drzwi,
- nadmierny hałas i drgania podczas jazdy,
- nierówne zatrzymywanie kabiny na przystankach,
- zużycie elementów napędowych i mechanicznych,
- trudności z dostępnością części do starszego modelu urządzenia,
- przestarzały układ sterowania,
- pogarszający się komfort użytkowania,
- zużycie lin, zawieszeń bądź innych elementów układu nośnego,
- potrzeba zwiększenia poziomu bezpieczeństwa lub dostosowania urządzenia do nowych warunków eksploatacji.
Nie każda z tych sytuacji oznacza konieczność kompleksowej przebudowy windy. Jeśli problem dotyczy przede wszystkim drzwi, możliwa może być modernizacja ich napędu, mechanizmu lub sterowania bez ingerencji w pozostałe części urządzenia.
Modernizacja windy czy wymiana na nową?
To jedno z podstawowych pytań pojawiających się przy planowaniu inwestycji. Odpowiedź zależy przede wszystkim od stanu technicznego istniejącej windy i zakresu zmian, jakie są potrzebne.
| Modernizacja windy | Wymiana całego urządzenia |
| Pozwala pozostawić część istniejących elementów | Zakłada kompleksową wymianę urządzenia lub większości jego podzespołów |
| Zakres prac można dopasować do rzeczywistych potrzeb | Zakres inwestycji jest znacznie szerszy |
| Możliwa jest etapowa wymiana wybranych podzespołów | Prace obejmują zazwyczaj większą część instalacji jednocześnie |
| W wielu przypadkach można ograniczyć ingerencję w istniejącą konstrukcję | Często konieczne są szersze prace montażowe i budowlane |
| Sprawdza się, gdy zasadnicza konstrukcja urządzenia może być nadal wykorzystywana | Może być konieczna, gdy istniejące rozwiązanie jest mocno wyeksploatowane lub nie pozwala na osiągnięcie wymaganych parametrów |
Nie istnieje uniwersalna zasada, zgodnie z którą starszą windę należy zawsze wymienić na nową. Urząd Dozoru Technicznego wskazuje modernizację jako jedno z możliwych działań pozwalających poprawić bezpieczeństwo, dostępność i trwałość eksploatacyjną istniejących dźwigów. Dlatego przed podjęciem decyzji warto przeanalizować dokumentację urządzenia, jego stan techniczny oraz zakres planowanych zmian.
Co może obejmować modernizacja windy?
Modernizacja nie jest jednym, ściśle określonym zakresem prac. Może dotyczyć pojedynczego podzespołu albo kilku współpracujących ze sobą układów.
Modernizacja drzwi windy
Drzwi należą do elementów dźwigu, które wykonują bardzo dużą liczbę cykli podczas codziennej pracy. Ich zużycie może objawiać się problemami z otwieraniem i zamykaniem, hałasem, zatrzymywaniem skrzydeł czy nieprawidłowym działaniem mechanizmu. W zależności od konstrukcji modernizacja może obejmować między innymi:
- napęd drzwi,
- sterownik,
- silnik,
- pasek zębaty,
- rolki i elementy prowadzące,
- krzywkę,
- mechanizm drzwiowy,
- elementy systemu zabezpieczającego.
Modernizacja napędu i wciągarki
Napęd odpowiada za wprawianie kabiny w ruch i ma bezpośredni wpływ na sposób pracy całego urządzenia. Zużycie elementów napędowych może powodować zwiększony hałas, drgania, problemy z płynnością jazdy czy częstsze przestoje. W zależności od konstrukcji dźwigu zakres prac może obejmować wymianę lub unowocześnienie elementów napędowych, wciągarki oraz współpracujących z nimi układów sterowania. Nie zawsze konieczna jest jednak wymiana całego zespołu.
Modernizacja układu sterowania
Sterowanie odpowiada za koordynację pracy wielu elementów windy – między innymi napędu, drzwi oraz systemów zabezpieczających. W starszych urządzeniach przestarzała aparatura może ograniczać możliwości dalszej eksploatacji lub utrudniać znalezienie części zamiennych. Modernizacja sterowania może być więc istotnym elementem większego projektu, szczególnie gdy pozostałe podzespoły mają zostać zachowane, ale wymagają współpracy z nowym układem sterującym.
Wymiana lin i innych elementów układu nośnego
W przypadku dźwigów wykorzystujących układ linowy jednym z ważnych obszarów kontroli są liny nośne, zawiesia oraz elementy współpracujące z układem napędowym. Przy wymianie trzeba uwzględnić między innymi parametry techniczne urządzenia, udźwig, wysokość podnoszenia, prędkość nominalną, konstrukcję układu oraz sposób prowadzenia lin. Nie jest to element, który powinien być dobierany wyłącznie na podstawie średnicy istniejącej liny. BKWK dostarcza liny dźwigowe oraz zawiesia i liny stalowe przeznaczone między innymi do dźwigów osobowych, towarowych i platform samochodowych.
Jak przebiega prawidłowo zaplanowana modernizacja windy?
1. Ocena stanu technicznego
Należy określić stan najważniejszych elementów mechanicznych, elektrycznych i zabezpieczających oraz zidentyfikować przyczyny awarii lub pogorszenia parametrów pracy.
2. Analiza dokumentacji
Istotne są informacje dotyczące typu dźwigu, udźwigu, prędkości, liczby przystanków, konstrukcji napędu, drzwi, sterowania oraz zastosowanych zabezpieczeń.
3. Określenie zakresu modernizacji
Na tym etapie można zdecydować, czy potrzebna jest modernizacja pojedynczego układu, na przykład drzwi, czy szersza przebudowa obejmująca napęd, sterowanie i elementy bezpieczeństwa.
4. Dobór kompatybilnych komponentów
Nowe elementy muszą współpracować z pozostawionymi częściami urządzenia. W przypadku starszych wind jest to szczególnie istotne, ponieważ rozwiązania stosowane obecnie mogą wymagać odpowiedniego dopasowania do istniejącej konstrukcji.
5. Weryfikacja wymagań formalnych
Zakres prac może mieć znaczenie dla dokumentacji urządzenia oraz procedur związanych z dozorem technicznym. W zależności od rodzaju wykonanych prac mogą być wymagane odpowiednie uzgodnienia i badania.
Modernizacja windy a wymagania UDT. Jak to wygląda?
Kwestii dozoru technicznego nie należy pomijać przy planowaniu większych zmian w urządzeniu. Dźwigi osobowe podlegają dozorowi technicznemu, a przepisy określają również warunki dotyczące ich eksploatacji, napraw i modernizacji. Zakres wymaganych działań zależy od rodzaju wykonanej ingerencji. UDT wskazuje między innymi przypadki, w których badanie doraźne eksploatacyjne przeprowadza się po określonych wymianach, naprawach lub modernizacji uzgodnionej z właściwą jednostką dozoru technicznego. Dotyczy to m.in. wymiany cięgien nośnych, mechanizmu podnoszenia czy określonych urządzeń zabezpieczających. Dlatego nie należy przyjmować, że każda wymiana części automatycznie oznacza taki sam zakres formalności. Przy większej modernizacji trzeba ustalić wymagania właściwe dla konkretnego urządzenia i planowanych zmian.
Modernizacja windy osobowej, towarowej i samochodowej

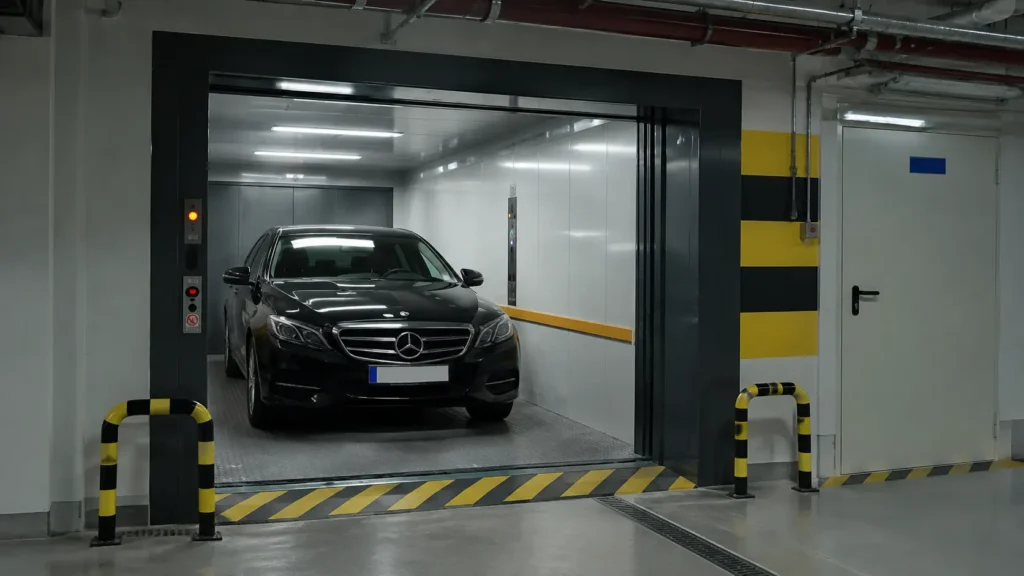

Zakres modernizacji zależy również od przeznaczenia dźwigu. Winda osobowa jest przede wszystkim oceniana pod kątem bezpieczeństwa i komfortu pasażerów. Istotne mogą być więc między innymi płynność jazdy, dokładność zatrzymania kabiny, działanie drzwi, systemy bezpieczeństwa oraz niezawodność sterowania. BKWK realizuje modernizacje obejmujące m.in. drzwi, napędy, sterowanie i wciągarki. W przypadku windy towarowej dodatkowego znaczenia nabierają udźwig, sposób załadunku, intensywność pracy oraz odporność podzespołów na obciążenia. Modernizacja może obejmować między innymi drzwi, napęd, sterowanie i zużyte komponenty mechaniczne. Jeszcze inne wymagania dotyczą urządzeń przeznaczonych do transportu samochodów. W takich instalacjach trzeba uwzględnić między innymi charakter obciążeń oraz konstrukcję istniejącego urządzenia.
Jeżeli interesuje Cię właśnie ten typ urządzenia, warto przeczytać również nasz artykuł Czy na windę samochodową trzeba mieć uprawnienia?, który rozwija temat wymagań związanych z użytkowaniem takich urządzeń.
Jakie korzyści może przynieść modernizacja windy?
Dobrze dobrany zakres prac może przynieść wymierne efekty zarówno właścicielowi urządzenia, jak i jego użytkownikom. Do najważniejszych należą:
- ograniczenie liczby awarii i nieplanowanych przestojów,
- poprawa bezpieczeństwa eksploatacji,
- płynniejsza i cichsza praca urządzenia,
- poprawa komfortu jazdy,
- sprawniejsze działanie drzwi,
- łatwiejszy dostęp do części zamiennych,
- możliwość zachowania sprawnych elementów istniejącej instalacji,
- wydłużenie okresu użytkowania dźwigu,
- możliwość etapowego przeprowadzenia części prac.
Nie oznacza to jednak, że każda modernizacja automatycznie przyniesie taki sam efekt. O jej skuteczności decyduje przede wszystkim prawidłowa diagnoza problemu, właściwy dobór komponentów i odpowiednie zaplanowanie zakresu prac.
Modernizacja starszego dźwigu nie musi oznaczać rozpoczęcia całej inwestycji od zera. W wielu przypadkach możliwe jest wykorzystanie istniejącej konstrukcji i zastąpienie tylko tych elementów, które są zużyte, przestarzałe lub nie odpowiadają już potrzebom użytkowników. Najważniejsze jest jednak właściwe rozpoznanie stanu technicznego urządzenia i określenie rzeczywistego zakresu niezbędnych prac. Nie każda stara winda wymaga całkowitej wymiany, podobnie jak nie każdą instalację można zmodernizować bez szerszej ingerencji. O wyborze rozwiązania powinny decydować m.in. stan poszczególnych podzespołów, konstrukcja urządzenia, dostępność kompatybilnych części oraz wymagania dotyczące jego dalszej bezpiecznej eksploatacji. Dobrze zaplanowana modernizacja pozwala więc dostosować zakres prac do konkretnej windy, zamiast wymieniać elementy, które nadal mogą prawidłowo spełniać swoją funkcję.
